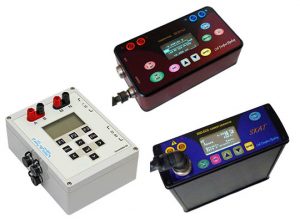

El complejo geoeléctrico que consiste en el registrador SGD-EEM MEDUSA y el transmisor SGD-EGC SKAT III y la caja de conmutación CommDD2 está destinado a los estudios geofísicos con la variedad de técnicas como:
- Métodos de corriente directa.
- Tomografía de resistividad eléctrica.
- Polarización inducida.
- Sondeo de frecuencia.
- Potenciales propios.
El registrador SGD-EEM MEDUSA está diseñado para medir los valores del potencial eléctrico y la corriente de las señales que varían lentamente, así como para medir las características de amplitud y fase de los componentes armónicos de la señal periódica.
El registrador está equipado con un preciso generador de reloj incorporado.
El transmisor de corriente SGD-EGC SKAT III está diseñado para producir pulsos rectangulares bipolares electromagnéticos (con ciclo de trabajo ajustable) en la banda de frecuencia de 0,019 – 625 Hz (rango de corriente de 1-1000 mA).

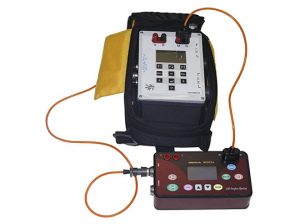

La caja de conmutación CommDD2 como parte del complejo, hace posible la realización de estudios ERT de alta resolución. Permite conmutar las líneas de recepción y transmisión sin ninguna limitación. Hay dos maneras posibles de conmutar los electrodos en las líneas – manualmente o automáticamente usando el protocolo predefinido de cualquier conjunto de medición. La caja de conmutación permite el uso de cualquier protocolo de acumulación de señales disponible para las mediciones lineales o areales en la tomografía de resistividad eléctrica.
Zond Software es una solución lista puede ser aplicada en todas las etapas de los estudios geofísicos desde el modelado matemático y la realización de protocolos de medición hasta la inversión de datos en 3D. ZondProtocol permite crear protocolos de cualquier complejidad, combinando cualquier tipo de matriz de electrodos ERT. Dependiendo de la resistividad media de las rocas y del nivel mínimo de respuesta, el software selecciona los parámetros óptimos del conjunto de electrodos.
ZondRes2D y ZondRes3D representan una solución lista para las imágenes de resistividad e IP, y resuelve una amplia gama de problemas, desde el modelado matemático y el análisis de sensibilidad hasta el control de calidad, el procesamiento de datos de campo y la inversión 2D y 3D. La interfaz conveniente y la variedad de características de visualización de datos permiten resolver una amplia gama de problemas geológicos con la máxima eficacia.
Área de aplicación:
- Prospección geofísica.
- Estudios hidrogeológicos.
- Estudios geotécnicos.
- Estudios medioambientales.
- Arqueología.
Juego de entrega
Conjunto estándar (sin arrays de cables ni electrodos):
- Transmisor SGD-EGC200 SKAT III.
- Receptor SGD-EEM MEDUSA.
- Caja de conmutación CommDD2.
Juego profesional:
- Emisor SGD-EGC200 SKAT III.
- Receptor SGD-EEM MEDUSA.
- Caja de conmutación CommDD2.
- Arreglos de cables (24/32/36 salidas / 5 m de distancia entre electrodos / 2 conectores finales) (2 uds.).
- Conectores de electrodos de titanio de 0,3 m (50 / 65 / 75 uds.).
- Conector cable-electrodo (50 / 65 / 75 uds.)
- Bolsas para electrodos (2 uds.)
- Carrete de cable RT-1S.
- Cable (1 km.)
- Bolsa de transporte (2 uds.)
| SCAT III transmitter: | |
| Maximum output power | 200 W |
| Maximum output voltage | ±1 500 V |
| Maximum output current | up to 1 A |
| Operating temperature | -40 ÷ +50 °С |
| MEDUSA receiver: | |
| Input impedance | > 60 MOhm |
| Input voltage range | ± 10 V |
| Accuracy | better than 1 % |
| Operating temperature | -40 ÷ +70 °С |
| Dimensions | 210 x 110 x 70 mm |
| Weight (without batt.) | < 1.2 kg |
| CommDD2 switchbox: | |
| Current in AB line | up to 2 A |
| Maximum input voltage | 400 V |
| Operating temperatures | -20 ÷ +50 °С |
| CNumber of switching electrodes | 48/64 (up to 256 on request) |
| Connection to PC interface | USB 2.0 |
| Protection of electrical equipment | IP-65 |
| Overall dimensions | 200x170x75 mm |
| Weight of set | 1.5 kg |
- Circuitos de retroalimentación del transmisor mejorados.
- Reducción del tiempo de medición.
- Robustos conectores de tablero de conmutación.
- Rendimiento mejorado del transmisor.
- Control remoto vía Wi-Fi.

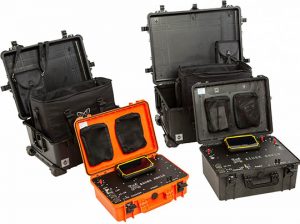

La solución geoeléctrica multielectrodo SibeR está pensada para combinar las funciones de transmisor, receptor multicanal e interruptor en una única carcasa de protección. El dispositivo está diseñado para la tomografía de resistividad eléctrica (ERT) y el sondeo eléctrico vertical (VES) mediante el método de resistividad e IP o para el registro eléctrico. Nuestra empresa fabrica sistemas de cables sellados reforzados para estudios eléctricos con cualquier separación de electrodos que es perfectamente compatible con SibeR.
SibeR tiene las siguientes características que mejoran la calidad y el rendimiento de los datos:
- Visualización de las señales generadas y medidas en tiempo real.
- Salida automática de la evaluación de la calidad de los datos obtenidos, basada en el análisis de las señales de entrada.
- Creación y almacenamiento de protocolos de medición.
- Comprobación selectiva o continua de la calidad de la gnd.
- Posibilidad de desconectar los electrodos no utilizados.
- Detección automática de problemas de alimentación, circuitos abiertos y cortocircuitos.
Tres versiones de SibeR varían no sólo en el número de electrodos conmutados (de 32 a 64), sino también en la potencia de salida de los transmisores: 120 o 220 W. SibeR 64K15 tiene también la capacidad de conectar un transmisor externo de 1000 W.
El instrumento puede controlarse mediante un PC o una tableta a través de una conexión Wi-Fi o Ethernet. El software de control de mediciones Xeris está diseñado para dispositivos Windows (7.0 y superior), Linux y Android (5.0 y superior). Además de las funciones de activación y control de las mediciones, el programa permite filtrar los datos y almacenar los protocolos de medición creados por el usuario, incluida la combinación de varias matrices: Schlumberger, dipolo-dipolo, tres electrodos (adelante y atrás), dos electrodos y otras. El voltaje, la duración del pulso, el número de acumulaciones y otros ajustes pueden variarse durante las mediciones. También es posible especificar las coordenadas exactas de los electrodos remotos, que se tendrán en cuenta en la fase posterior de procesamiento de datos.
Al procesar los datos IP, es posible extraer de la señal registrada cualquier intervalo de tiempo en múltiplos de 20 ms.
Para extender el perfil hay un modo de expandirlo con una superposición de trazados vecinos en un cuarto.
Los formatos de los datos de salida son compatibles con los programas de postprocesamiento más conocidos: por ejemplo, ZondRes2D o ZondRes3D.
Áreas de aplicación:
- Estudios de ingeniería
- Estudios medioambientales
- Estudios y seguimiento de riesgos geológicos
- Prospección eléctrica de sondeos
Conjunto de entrega:
Kit estándar:
- Instrumento de imagen SibeR
- Cargador para la batería interna
- Cable para conectar una fuente de alimentación externa de 12 V
- Panel de control externo basado en el sistema operativo Android
- Maletín de transporte de madera
Set profesional:
- Instrumento de imagen SibeR
- Cargador para la batería interna
- Cable para alimentación externa de 12 V
- Panel de control externo basado en el sistema operativo Android
- Maleta de transporte de madera
- Conjunto de cables (5 m de distancia entre electrodos / 2 conectores finales) (para SibeR 48K12 y SibeR 64K15 – 2 uds.)
- Conectores de electrodos de titanio de 0,3 m (35 / 50 / 66 uds.)
- Conectores cable-electrodo (35 / 50 / 66 uds.)
- Bolsas para electrodos (2 uds.)
- Carrete de cable RT-1S
- Cable de registro (1 km)
- Bolsa de transporte (2 uds.)
| General | SibER 32K4 | SibER 48K12 | SibER 64K15 |
| Number of switching electrodes |
32 + 2 remote ones |
2×24 + 2 remote ones |
2×32 + 2 remote ones |
| External power |
12 V |
||
| Backup power supply |
12 V, 2.3 A·h |
||
| Interface |
Wi-Fi, Ethernet |
||
| IP |
IP67 (transportation), IP54 (usage) |
||
| Operating temperature |
−20 ÷ +50 °C |
||
| Overall dimensions |
260 × 265 × 176 mm |
464 × 366 × 176 mm |
502 × 415 × 246 mm |
| Weight of set |
6 kg |
12 kg |
17 kg |
| Multichannel receiver | |||
| Number of channels |
4 |
12 |
15 |
| Input impedance |
10 MOhm |
||
| Counts during impulse (pause) |
1…500 |
||
| Sampling frequency |
50, 60 Hz |
||
| ADC |
24 bit |
||
| Input voltage |
−20 ÷ 20 V |
−12.5 ÷ 12.5 V |
−20 ÷ 20 V |
| Resolution |
1 µV |
||
| Noise elimination for commercial frequencies |
≥90 dB |
||
| Over voltage protection |
up to 1000 V |
||
| Transmitter | |||
| Output voltage |
от 1 до 250 V |
от 1 до 500 V |
от 1 до 500 V |
| Output current |
1.2 A |
2 A |
2 A |
| Output power |
120 W |
220 W |
220 W |
| Pulse duration |
up to 10 s |
||
| Pause time between output pulses |
от 20 ms |
||
| Short-circuit protection |
yes |
||
| Power supply module | |||
| Auto polarity switching |
yes |
||
| Voltage range |
10.5 ÷ 15 V |
||
| No power indication |
sound, LED |
||
